Navíjení vinutí vysokého napětí

Suché transformátory od společnosti Elpro-Energo Transformers využívají pro vysokonapěťové (VN) cívky pokročilé metody navíjení, které zajišťují vysokou spolehlivost a odolnost. K navíjení (padání) se používají hliníkové nebo měděné dráty.

Padání / Přechod: Při dosažení konce vrstvy vodič „spadne“ (přejde) do další vrstvy. U sofistikovaných trafo-konstrukcí se používá přesné řízení napětí a izolace mezi těmito vrstvami.

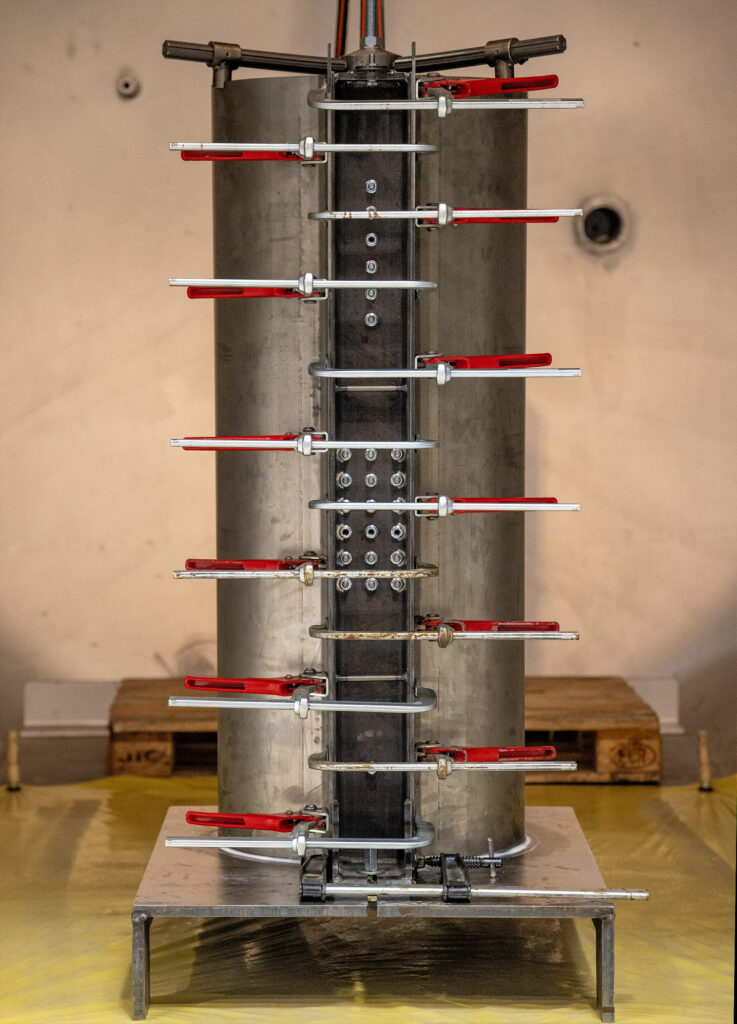

Obr. 1 Po navinutí cívky se celá cívka uzavře do formy

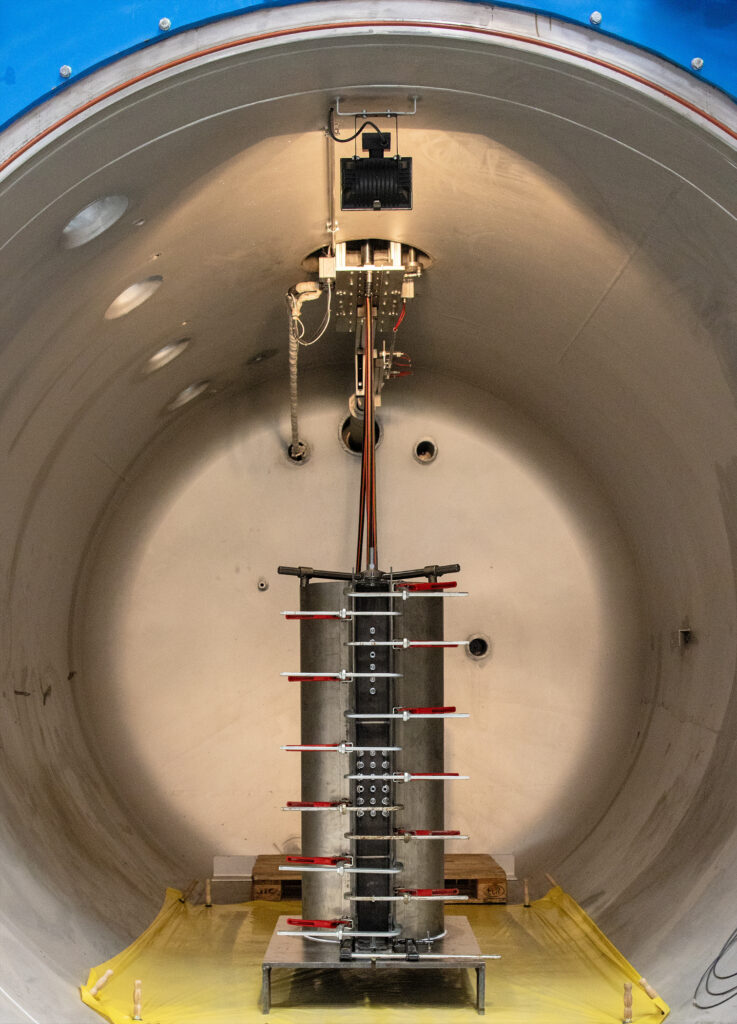

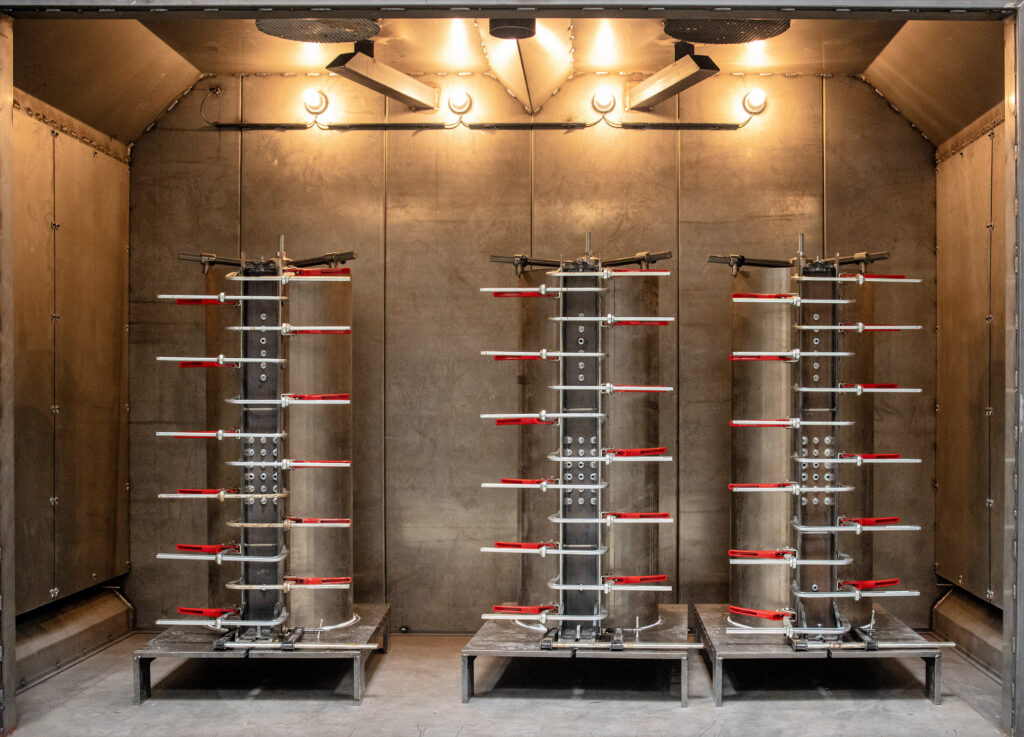

Cívka i s formou se následně umístí do vakuové plnící komory a celá se zaleje pryskyřičnou směsí smíchanou s jemným křemičitým pískem. Po zalití se celá forma přesune do vytvrzovacích pecí, kde se pryskyřice změní v pevnou hmotu.

Po vytvrzení se forma odinstaluje a uschová se k dalšímu použití.

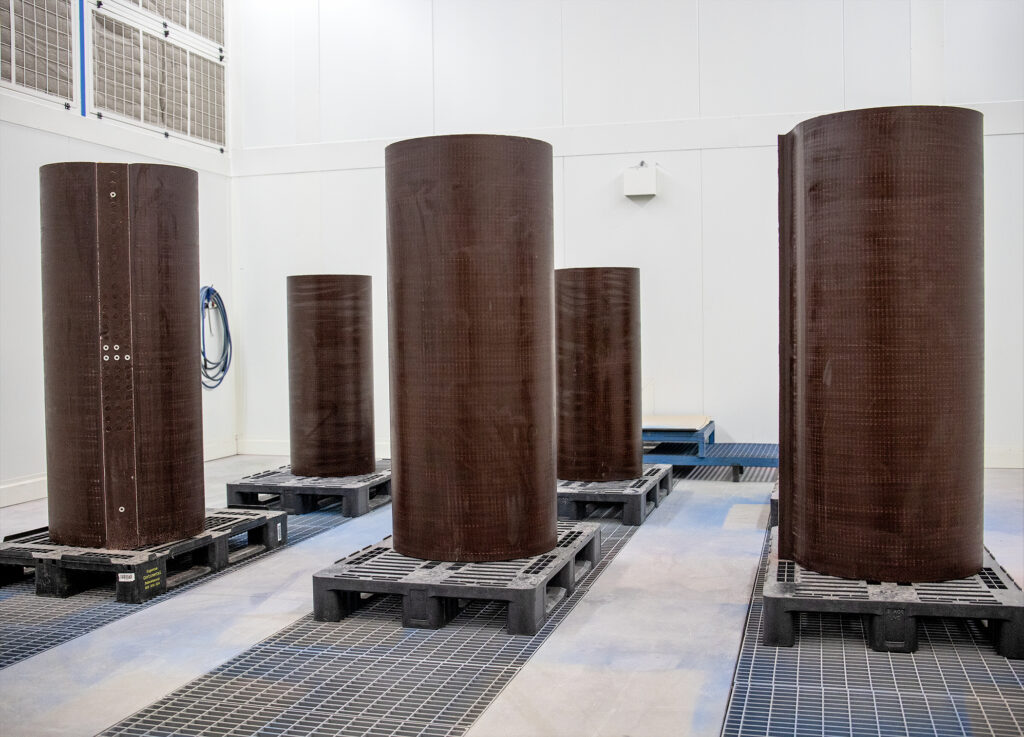

Obr. 2 Odformovaná cívka je přichystaná ke kompletaci celé aktivní části, u suchých transformátorů ke kompletaci celého transformátoru
